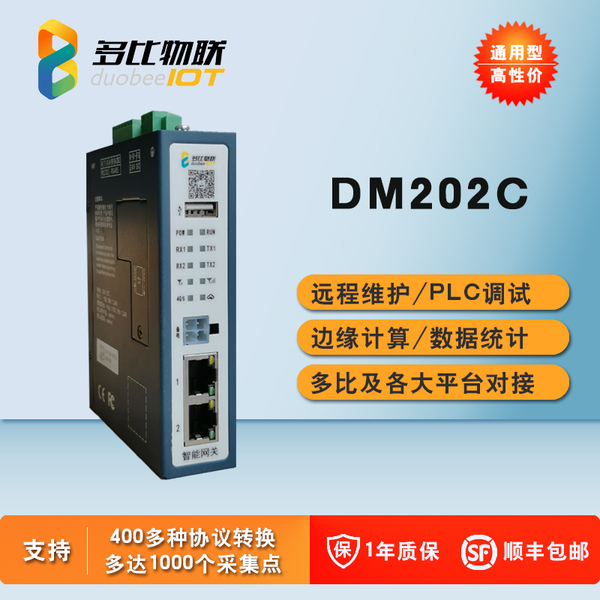

多比物联高性价比、高稳定性智能网关DM202C(4G)


一、产品特色

多比智能网关DM202C(4G)是多比的主打产品之一,功能齐全、运行稳定,应用广泛,支持多种国标、国际、行业标准协议,采用ARM TI Cortex-A7架构,导轨式安装,工业级的物联网关。含2个串口,2个网口,GPRS/3G/4G移动通讯模块

二、产品介绍

多比智能网关DM202C采用ARM Cortex-A7架构的芯片作为主处理器,运行速度**可达1GHz,支持210/100M自适应工业以太网、2RS232/485串行通讯接口、14G接口(兼容GPRS/3G)、全面的隔离保护(串口保护、网络保护、机壳保护)等,可为用户提供强大的运算能力和灵活多样的通讯模式。

该系列产品内置丰富的规约转换库(截止目前,不低于500个,且保持更新),非常适于协议转换或现场通讯管理等应用。

三、功能特点

1、多比智能网关DM202/DM202-4G多协议转换丰富的数据采集与转发协议

多比物联智能网关支持多协议转换支持多通道通信,包括:

modbus转MQTT

modbusRTU转MQTT

modbusTCP转MQTT


modbus转HTTP

modbusRTU转HTTP

modbusTCP转HTTP


多比物联智能网关具有丰富的采集协议能力与数据转发能力,支持的协议列表如下(见“协议支持”页面)

内置协议栈:TCPUDPIPv4SNMPv1/v2/v3ICMPARPHTTPCHAPPAPDHCPNTPNFSSMTPTelnetFTPTFTPPPPPPPoE

Modbus协议族:支持ModbusRTU协议、Modbus/TCP协议,ModbusASCII协议

BACnet协议族:BACNET_MSTP, BACNET_BIP,BA_CJT1882004

国际标准规约:ProfiNetEtherNetDNP3.0协议、SNMP协议、DTL645协议、CDT协议、NET PING协议等。

电力规约: 电力IEC101规约、电力IEC103规约、电力IEC104规约(IEC60870_5_101,IEC60870_5_102,IEC60870_5_103,IEC60870_5_104)

西门子PLC通信协议: 西门子PPI、西门子S7协议,西门子200、西门子300、西门子400、西门子1200、西门子1500, 西门子200 SMart协议,PLC_SIEMENS_S7_SMART

欧姆龙PLC通信协议:PLC_OMRON_HOSTLINK协议

富士通PLC通信协议:PLC_FUJI_SPH2000协议

GE PLC通信协议:PLC_GE_ETHERNET协议

三菱PLC通信协议:PLC_MITSUBISHI_FX协议,

PLC_MITSUBISHI_Q_TCP协议

AB PLC通信协议:PLC_AB_DF1协议,PLC_AB_ETH协议,

PLC_AB_LOGIX_CIP协议

OPC协议族: OPC DA/UA协议, OPC XML DA协议

支持台达、浙江中控等国产PLC

其他国标规约:环保协议、消防协议、粉尘监测、212 环保规约、住建部能耗规约等

其他规约:CDT91,1997版本DLT645,2007版本DLT645

支持自定义的驱动程序



2、多比智能网关支持PLC远程运维/PLC程序远程下载/远程编程/远程plc程序更新调试

网关设备可进行远程管理远程编程通过多比智能网关设备可对其接入的逻辑控制器PLC进行远程调试、远程更新plc程序

3、多比智能网关边缘计算能力

与“云计算”(Cloud Computing)相对应,边缘计算(Edge Computing)网关拥有计算、存储等的边缘计算能力,在物联网边缘节点进行数据智能分析、实时计算,减少与云端的数据交互,避免网络传输造成的延迟。

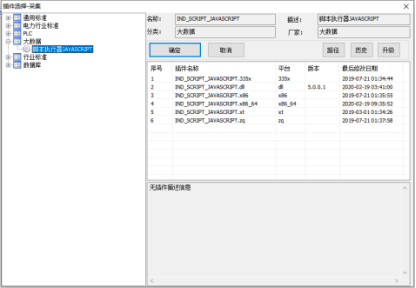

边缘计算支持JavaScript/LUA/python等。


4、数据安全

   通过设备鉴权和数据加密传输等多种方式保障数据的安全。

5. 多比智能网关DM202C断点续传、断网缓存

在实际应用中,经常会遇到网络不稳定的情况,不管是WLAN,Wi-Fi 还是3G/4G移动通信,在某些地区某些时段信号不稳乃至中断的情况时有发生,在高频数据采集时尤为明显。网络中断或者网络拥塞往往造成现场数据传输的中断。在图形化展示时,由于网络中断造成的数据短时间缺失,可视化展示特别明显。多比物联智能网关采用数据完整性保障措施支持断线缓存、断点续传。在网络产生拥塞或者中断时,数据暂时缓存到本地的磁盘中断线缓存;在网络故障恢复后,再将缓存的数据传输到远端服务器,进行断点续传,**限度的保障数据的完整性。

网关断网缓存需要存储卡的支持,多比智能网关DM202C内置4GB大容量eMMC存储卡,在缓存采集数据时,有足量的存储空间。换个角度,如果存储卡很小,网络还没恢复卡已经写满了,断网缓存又有多大意义呢?所以大容量存储卡是断网缓存的硬件基础。多比智能网关从软件和硬件层面上支持断点续传、断网缓存。

硬件参数

CPU

1GHz ARM Quad-Core Cortex-A7 四核

RAM

256MByte DDR3L RAM

存储

4G eMMC



四、设备安装

   多比物联智能网关,既可以单独采购配合其他软件系统使用,也可以和多比物联网云平台软件配合使用。

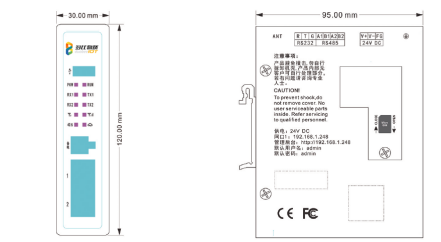

五、设备尺寸

120*95*30(mm)(不含天线的尺寸)


六、应用场景

   多比物联智能网关积累了大量的行业用户,典型的使用场景如下:

1. 配合多比云平台使用

多比智能网关采集数据之后,将数据以统一的协议发送至多比物联网云平台上,数据的存储和前端展示由多比物联云平台完成。

2. 行业云

多比智能网关采集数据之后,将数据以行业云所需的协议格式发送到电力云、电力软件、暖通云等行业云。

3. 公有云

多比智能网关采集数据之后,将数据以特定的协议发送到百度天工、华为云、阿里云等。

4. 私有云

多比智能网关采集数据之后,将数据以私有云的协议格式发送到私有云软件上。

5. 数据库对接

多比智能网关采集数据之后,将数据进行协议转换,与MySQL数据库、Redis数据库等对接。

6. 协议转换

多比智能网关采集数据之后,将数据转换后以统一的协议进行发送,供其他上位机软件使用。

七、行业应用

1. 设备远程运维

2. 锅炉与换热站运维

3. 空调机组远程运维

4. 电力设备管理与能耗分析

5. 建筑设备与能耗分析

八、典型客户

   多比物联,竭诚为客户服务!多比智能网关运行稳定、主动把握行业需求,应用场景广泛。



更多的资料和方案,欢迎拨打技术热线:400-892-9698 多比物联



硬件参数

CPU

1GHz ARM Quad-Core Cortex-A7 四核

RAM

256MByte DDR3L RAM

存储

4G eMMC

以太网接口

2路百兆自适应

无线接口

移动GPRS\3G\4G全网通

串口

2路RS485\232(COM1可复用,默认RS485

电气规格

额定电压

DC24V

额定功率

≤5W

电磁兼容

CE、FCC 认证EMC 2级

环境要求

环境湿度

5%-95% RH

工作温度

0℃至55℃

存储温度

-20℃至55

散热方式

自散热

尺寸外观

机械结构

导轨式卡槽固定

整机尺寸

120*95*30(mm)

整机重量

400g

材质外观

热浸镀锌钢板


Linux(预装)

操作系统

嵌入式Linux操作系统

支持点数

500(参考)

远程维护

网关远程


PLC远程调试下载



多比物联智能网关支持多协议转换支持多通道通信

modbus转MQTT

modbusRTU转MQTT

modbusTCP转MQTT

modbus转HTTP

modbusRTU转HTTP

modbusTCP转HTTP





采集协议(部分)

MODBUS协议

Modbus RTU 串口


Modbus ASCII 串口


Modbus TCP 网口

西门子PLC

西门子PLC S7-200 PPI


西门子PLC S7-200 TCP


西门子PLC S7-200 SMART


西门子PLC S7-300 TCP


西门子PLC S7-400 TCP


西门子PLC S7-1200


西门子PLC S7-1500

三菱PLC

Mitsubishi FX系列


Mitsubishi FX3u系列(以太网)


Mitsubishi Q系列串口


Mitsubishi Q系列网口

欧姆龙PLC

OMRON FINS NET


OMRON HOST LINK

AB   PLC

AB DF1串口


AB LOGIX CIP


AB_LOGIX_TCP

OPC

OPC DA


OPC UA

转发协议(部分)

MODBUS协议

Modbus RTU 串口


Modbus TCP 网口

MQTT协议

多比MQTT协议


百度天工MQTT协议


HTTP


阿里MQTT协议


华为MQTT协议


根云MQTT协议


MQTT

电力规约

IEC60870_5_104
