产品详情
DM102A
DM102A
价格 :
0.00
400-892-9698
产品详情
规格参数
协议支持
资料下载

DM102A-4G

一、产品特色

支持多种国标、行业标准协议,4G全网通(移动/联通/电信)、超高性价比工业采集网关。

二、产品介绍


DM102A-4G是一款基于RISC架构五级流水线的芯片作为主处理器的嵌入式计算机。该CPU是以ARM926EJS为核心的系统级单芯片,最高支持300MHz的频率。系统提供有线网络通讯,同时也提供无线GPRS通讯,可实现现场数据的实时采集与处理、配合丰富的外围接口及通信功能,具有体积小、功耗低、效率高等特点,适用于数据采集与控制系统、通讯系统、远程设备监控、电力集中器、HMI、工业控制等场合。

三、功能特点

1、数据采集与转发

设备具有丰富的采集协议能力与数据转发能力

内置协议栈:TCPUDPIPv4SNMPv1/v2/v3ICMPARPHTTPCHAPPAPDHCPNTPNFSSMTPTelnetFTPTFTPPPPPPPoE

Modbus协议族:支持ModbusRTU协议、Modbus/TCP协议,ModbusASCII协议

BACnet协议族:BACNET_MSTP, BACNET_BIP,BA_CJT1882004

国际标准规约:ProfiNetEtherNetDNP3.0协议、SNMP协议、DTL645协议、CDT协议、NET PING协议等。

电力规约: 电力IEC101规约、电力IEC103规约、电力IEC104规约(IEC60870_5_101,IEC60870_5_102,IEC60870_5_103,IEC60870_5_104)

西门子PLC通信协议: 西门子PPI、西门子S7协议,西门子200、西门子300、西门子400、西门子1200、西门子1500, 西门子200 SMart协议,PLC_SIEMENS_S7_SMART

欧姆龙PLC通信协议:PLC_OMRON_HOSTLINK协议

富士通PLC通信协议:PLC_FUJI_SPH2000协议

GE PLC通信协议:PLC_GE_ETHERNET协议

三菱PLC通信协议:PLC_MITSUBISHI_FX协议;PLC_MITSUBISHI_Q_TCP协议

AB PLC通信协议:PLC_AB_DF1协议,PLC_AB_ETH协议,

PLC_AB_LOGIX_CIP协议

OPC协议族: OPC DA/UA协议, OPC XML DA协议

支持台达、浙江中控等国产PLC

其他国标规约:环保协议、消防协议、粉尘监测、212 环保规约、住建部能耗规约等

其他规约:CDT91,1997版本DLT645,2007版本DLT645

支持自定义的驱动程序


2、远程运维

网关设备可进行远程管理通过多比智能网关设备可对其接入的各种逻辑控制器PLC)进行远程调试

3、边缘计算

4、数据安全

四、设备安装

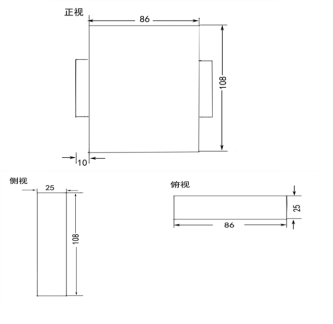

五、设备尺寸

108mm*86mm*25mm(L*W*H ) 不含挂耳


六、应用场景

1. 配合多比云平台使用

多比智能网关采集数据之后,将数据以统一的协议发送至多比物联网云平台上,数据的存储和前端展示由多比物联云平台完成。

2. 行业云

多比智能网关采集数据之后,将数据以行业云所需的协议格式发送到电力云、暖通云等行业云。

3. 公有云

多比智能网关采集数据之后,将数据以特定的协议发送到百度天工、华为云、阿里云等。

4. 私有云

多比智能网关采集数据之后,将数据以私有云的协议格式发送到私有云软件上。

5. 数据库对接

多比智能网关采集数据之后,将数据进行协议转换,与MySQL数据库、Redis数据库等对接。

6. 协议转换

多比智能网关采集数据之后,将数据转换后以统一的协议进行发送,供其他上位机软件使用。

七、行业应用

1. 设备远程运维

2. 锅炉与换热站运维

3. 空调机组远程运维

4. 电力设备管理与能耗分析

5. 建筑设备与能耗分析

八、典型客户







硬件参数

CPU

ARM926EJ,主频为240MHZ

RAM

32MByte 高性能内存

Flash

SLC Nand Flash 板载为128MByte SLCFlash

存储

大容量SD存储卡,**为64GB

以太网接口

1路 RJ45

无线接口

移动GPRS\3G\4G全网通

串口

2路RS485\RS232

电气规格

额定电压

支持DC9~36V输入,推荐使用24VDC

额定功率

≤3W

隔离保护

15KV 空气放电及 8KV 接触放电保护

光电隔离

每通道独立光电隔离

串口保护

所有信号线提供15KV ESD

环境要求

环境湿度

20%~90%无凝露

工作温度

-40℃至+85℃

抗震性

1G @ IEC-68-2-6,正弦波,5~500 Hz,1 Oct./min,1 hr/axis.

抗冲击

5G @ IEC-68-2-27,半正弦波,30 ms

其他

机械结构

壁挂式

整机尺寸

108mm*86mm*25mm(L*W*H ) 不含挂耳

整机重量

350g

安全性

内置独立硬件加密电路

MTBF

>70000小时



Linux(预装)

操作系统

Linux操作系统

支持点数

300(参考)



采集协议(部分)

MODBUS协议

Modbus RTU 串口


Modbus ASCII 串口


Modbus TCP 网口

西门子PLC

西门子PLC S7-200 PPI


西门子PLC S7-200 TCP


西门子PLC S7-200 SMART


西门子PLC S7-300 TCP


西门子PLC S7-400 TCP


西门子PLC S7-1200


西门子PLC S7-1500

三菱PLC

Mitsubishi FX系列


Mitsubishi FX3u系列(以太网)


Mitsubishi Q系列串口


Mitsubishi Q系列网口

欧姆龙PLC

OMRON FINS NET


OMRON HOST LINK

AB   PLC

AB DF1串口


AB LOGIX CIP


AB_LOGIX_TCP

OPC

OPC DA

转发协议部分

MODBUS协议

Modbus RTU 串口


Modbus TCP 网口

MQTT协议

多比MQTT协议


百度天工MQTT协议
