多比物联高性能智能网关DN204

一、产品特色

多比智能网关DN204是多比的主打产品之一,功能齐全、运行稳定,应用广泛,支持多种国标国标、行业标准协议,TI Cortex-A8架构,导轨式工业级物联网关,4个串口,2个网口,网络制式为GPRS/3G/4G全网通。

一句话说明:支持断点续传、断网缓存、省流量设计、边缘计算、远程plc程序下载、远程调试维护、采集协议定制开发、上传协议定制开发、驱动定制开发的多比智能网关DN204。


二、产品介绍

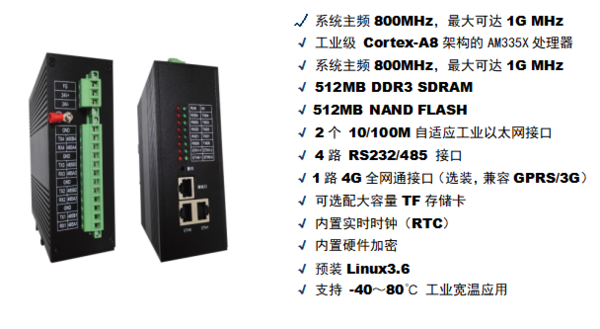

DN204采用TI Cortex-A8架构的AM335X系列主控作为主处理器,运行速度**可达1GHz,支持2个10/100M自适应工业以太网、4个RS232/485串行通讯接口、1路GPRS/3G/4G接口(选装)、大容量SD存储、RTC实时时钟、硬件加密电路等,可为用户提供强大的设备边缘运算能力和灵活多样的通讯模式。

多比智能网关DN系列产品内置丰富的规约转换库,能实现多协议转换,包括modbus转MQTT,modbus转MQTT,modbus转HTTP,电力规约转MQTT/HTTP/TCP等等,非常适合于协议转换或现场通讯管理等应用。

多比智能网关DN204/DN204-4G支持多通道通信,即在一个多比网关里实现多路不同协议的数据采集,多路数据上传亦可以采取不同的上传协议(转发协议)。


三、功能特点


1、多比智能网关的数据采集与转发

设备具有丰富的采集协议能力与数据转发能力。

内置协议栈:TCP,UDP,IPv4,SNMPv1/v2/v3,ICMP,ARP,HTTP,CHAP,PAP,DHCP,NTP,NFS,SMTP, Telnet,FTP,TFTP,PPP,PPPoE。

Modbus协议族:支持ModbusRTU协议、Modbus/TCP协议,ModbusASCII协议。

BACnet协议族:BACNET_MSTP, BACNET_BIP,BA_CJT1882004

国际标准规约:、ProfiNet、EtherNet、DNP3.0协议、SNMP协议、DTL645协议、CDT协议、NET PING协议等。

电力规约: 电力IEC101规约、电力IEC103规约、电力IEC104规约(IEC60870_5_101,IEC60870_5_102,IEC60870_5_103,IEC60870_5_104)等。

西门子PLC通信协议: 西门子PPI、西门子S7协议,西门子200、西门子300、西门子400、西门子1200、西门子1500, 西门子200 SMart协议,PLC_SIEMENS_S7_SMART。

欧姆龙PLC通信协议:PLC_OMRON_HOSTLINK协议。

富士通PLC通信协议:PLC_FUJI_SPH2000协议。

GE PLC通信协议:PLC_GE_ETHERNET协议。

三菱PLC通信协议:PLC_MITSUBISHI_FX协议,

PLC_MITSUBISHI_Q_TCP协议。

AB PLC通信协议:PLC_AB_DF1协议,PLC_AB_ETH协议,

PLC_AB_LOGIX_CIP协议。

OPC协议族: OPC DA/UA协议, OPC XML DA协议。

支持台达、浙江中控等国产PLC

其他国标规约:环保协议、消防协议、粉尘监测、212 环保规约、住建部能耗规约等。

其他规约:CDT91,1997版本DLT645,2007版本DLT645

支持自定义的驱动程序。


2、远程运维远程plc程序调试


   多比智能网关支持PLC远程运维/PLC程序远程下载/远程编程/远程plc程序更新调试

网关设备可进行远程管理远程编程,通过多比智能网关设备可对其接入的逻辑控制器PLC进行远程调试、远程更新plc程序。

3、边缘计算


与“云计算”(Cloud Computing)相对应,边缘计算(Edge Computing)网关拥有计算、存储等的边缘计算能力,在物联网边缘节点进行数据智能分析、实时计算,减少与云端的数据交互,避免网络传输造成的延迟。

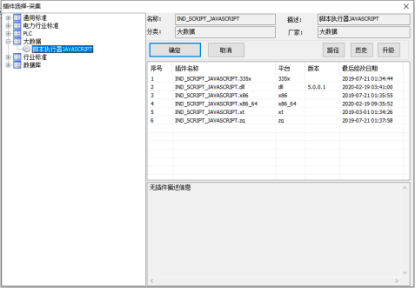

边缘计算支持JavaScript/LUA/python等。



4、多比智能网关DN204断点续传、断网缓存

在实际应用中,经常会遇到网络不稳定的情况,不管是WLAN,Wi-Fi 还是3G/4G移动通信,在某些地区某些时段信号不稳乃至中断的情况时有发生,在高频数据采集时尤为明显。网络中断或者网络拥塞往往造成现场数据传输的中断。在图形化展示时,由于网络中断造成的数据短时间缺失,可视化展示特别明显。多比物联智能网关采用数据完整性保障措施支持断线缓存、断点续传。在网络产生拥塞或者中断时,数据暂时缓存到本地的磁盘中断线缓存;在网络故障恢复后,再将缓存的数据传输到远端服务器,进行断点续传,以保障数据的完整性。

网关断网缓存需要存储卡的支持,多比智能网关DN204/DN204-4内置大容量存储卡,在缓存采集数据时,有足量的存储空间。换个角度,如果存储卡很小,网络还没恢复卡已经写满了,断网缓存又有多大意义呢?所以大容量存储卡是断网缓存的硬件基础。多比智能网关从软件和硬件层面上支持断点续传、断网缓存。


四、设备安装

多比物联系统架构图如下:包括多比智能网关、多比物联网云平台等。


五、设备尺寸

138*120*55(mm)此为多比智能网关DN204和DN204-4G不含天线的尺寸。

六、多比智能网关的应用场景

1、配合多比云平台使用

多比智能网关采集数据之后,将数据以统一的协议发送至多比物联网云平台上,数据的存储和前端展示由多比物联云平台完成。

2、行业云

多比智能网关采集数据之后,将数据以行业云所需的协议格式发送到电力云、暖通云等行业云。

3、公有云

多比智能网关采集数据之后,将数据以特定的协议发送到百度天工、华为云、阿里云等。

4、私有云

多比智能网关采集数据之后,将数据以私有云的协议格式发送到私有云软件上。

5、数据库对接

多比智能网关采集数据之后,将数据进行协议转换,与MySQL数据库、Redis数据库等对接。

6、协议转换

多比智能网关采集数据之后,将数据转换后以统一的协议进行发送,供其他上位机软件使用。

七、行业应用

1. 设备远程运维

2. 锅炉与换热站运维

3. 空调机组远程运维

4. 电力设备管理与能耗分析

5. 建筑设备与能耗分析

八、典型客户


更多的资料和方案,欢迎拨打技术热线:400-892-9698 多比物联


硬件参数

CPU

800MHZ Cortex-A8

RAM

512MByte DDR3 RAM

存储

512MByte NAND Flash

以太网接口

2路

无线接口

移动GPRS\3G\4G全网通,内置可选

串口

4路RS485\RS232

电气规格

额定电压

DC24V

额定功率

10W

隔离保护

雷击浪涌±4KV,群脉冲±4KV,静电接触4KV,空气放电8KV

光电隔离

每通道独立光电隔离

串口保护

所有信号线提供15KV ESD

电磁兼容

4级

环境要求

环境湿度

5%-95%

工作温度

-40℃至+80℃

抗震性

5~50Hz(X、Y、Z方向2G/30分钟)

防护等级

IP63

冷却方式

自然风冷

其他

机械结构

DIN导轨式卡槽固定

整机尺寸

138*120*55(mm)

整机重量

800g

安全性

内置独立硬件加密电路

MTBF

>70000小时



Linux(预装)

操作系统

Linux操作系统

支持点数

2000(参考)

远程维护

网关远程


PLC远程调试下载





采集协议(部分)

MODBUS协议

Modbus RTU 串口


Modbus ASCII 串口


Modbus TCP 网口

西门子PLC

西门子PLC S7-200 PPI


西门子PLC S7-200 TCP


西门子PLC S7-200 SMART


西门子PLC S7-300 TCP


西门子PLC S7-400 TCP


西门子PLC S7-1200


西门子PLC S7-1500

三菱PLC

Mitsubishi FX系列


Mitsubishi FX3u系列(以太网)


Mitsubishi Q系列串口


Mitsubishi Q系列网口

欧姆龙PLC

OMRON FINS NET


OMRON HOST LINK

AB   PLC

AB DF1串口


AB LOGIX CIP


AB_LOGIX_TCP

OPC

OPC DA

转发协议(部分)

MODBUS协议

Modbus RTU 串口


Modbus TCP 网口

MQTT协议

多比MQTT协议


阿里MQTT协议


百度天工MQTT协议
